Модель рулевого привода летательного аппарата

От разработчика Агрегаты Система управления

Описание

В проекте представлен пример моделирования следящего привода летательного аппарата.

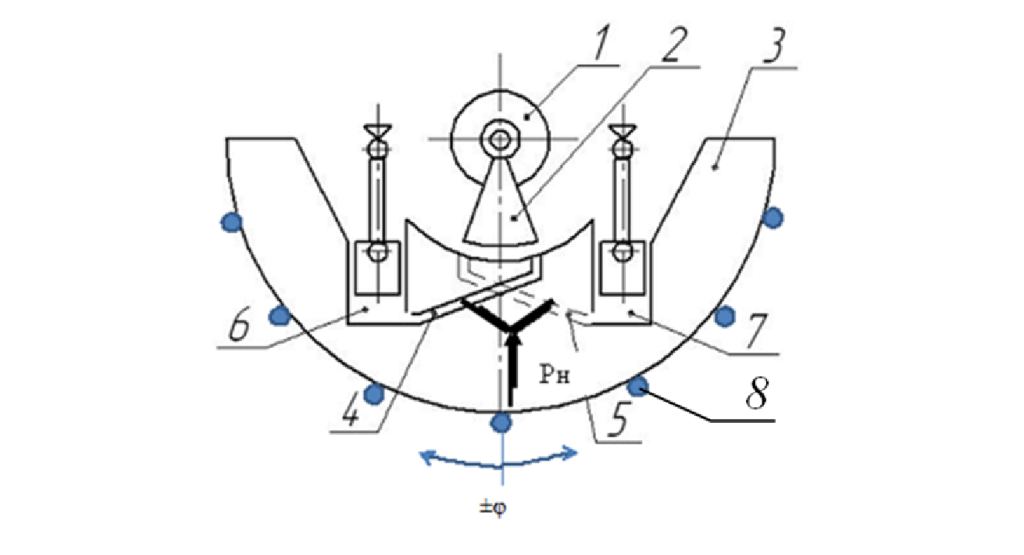

Механизм привода состоит из:

  • шаговый электродвигатель (1);
  • золотник (2);
  • выходной вал привода (3);
  • каналы перетока жидкости (4, 5);
  • полости силовых цилиндров (6, 7);
  • подшипник выходного вала (8).

Золотник привода практически без усилий поворачивается по сигналам системы управления в требуемое положение. При этом он открывает один канал для слива жидкости в область низкого давления и перекрывает другой. Оба канала соединены с напорной магистралью высокого давления жидкости. В результате в полости одного силового цилиндра давление снижается из-за слива жидкости в область низкого давления, а в полости другого цилиндра давление повышается за счет поступления жидкости из напорной магистрали высокого давления. Под действием образовавшегося перепада давлений в полостях силовых цилиндров происходит поворот выходного вала до совпадения с поворотом золотника.

Для моделирования щелей слива жидкости и отверстий, соединяющих полости силовых цилиндров с напорной магистралью высокого давления используется агрегат “дроссель”. В агрегате вычисляется объемный расход жидкости относительно разнице давления, соединяемых полостей по классической формуле:


где 7.gif — коэффициент расхода;

8.gif — площадь проходного сечения дросселя;

9.gif — разница давлений до и после дросселя;

10.gif — плотность жидкости, протекающей через дроссель.


Для моделирования давления в жидкости в полости используется специализированный агрегат “Полость”. В агрегате вычисляется давление в полости геометрического объема полости и объемного поступления жидкости в полость по формуле:


где 2.gif — модуль объемной упругости жидкости;

3.gif — объемное поступление жидкости в полость в единицу времени;

4.gif — начальный объем полости;

5.gif — увеличение геометрического объема полости.

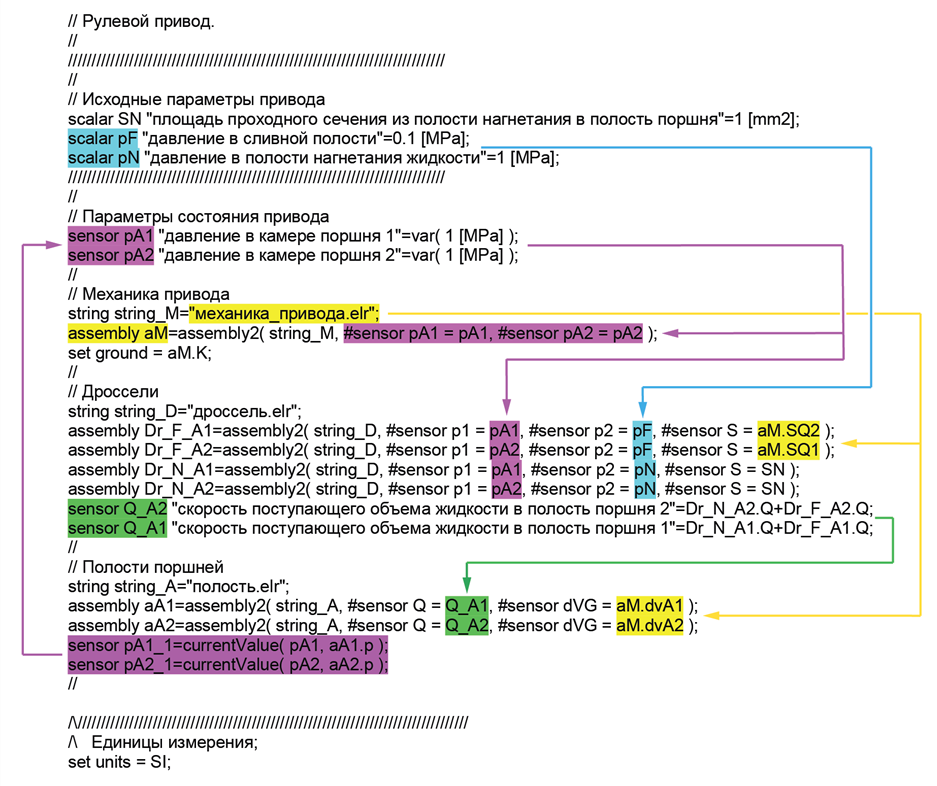

В модели “Привода” объединяется составные агрегаты в единый механизм. Ниже представлен состав модели привода.

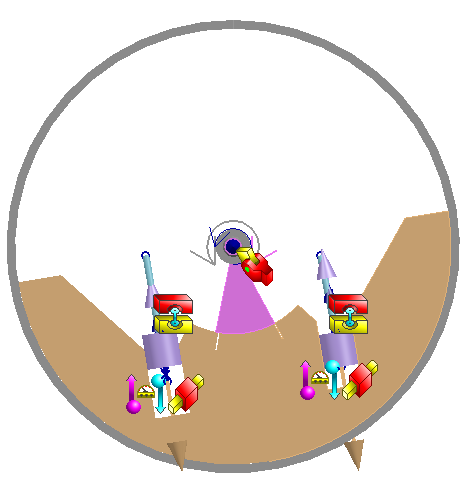

Для тестирования привода была создана модель испытания. В тесте золотнику задаются синусоидальные колебания. Результаты испытания на видео.

Состав проекта

  • TEST_привод.elr — модель испытания
  • Привод.elr — сборная модель привода
  • механика_привода.elr — агрегат с механической системой привода
  • полость.elr — агрегат вычисления давления в полости
  • дроссель.elr — агрегат вычисления объемного расхода жидкости через отверстие
