Кулачковый механизм с поступательным движением

Пример иллюстрирует работу силового элемента «силовое взаимодействие точка-линия в плоскости» (force contactPLplane) на примере кулачкового механизма, преобразующего поступательное движение кулачка в возвратно-поступательное перемещение толкателя.

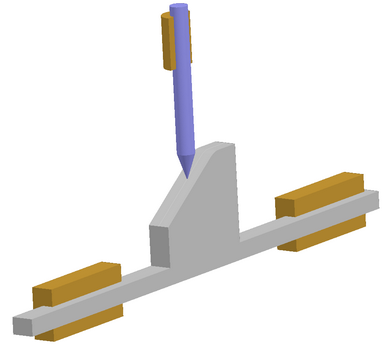

В проекте представлен кулачковый механизм, состоящий из трех звеньев: игольчатого толкателя (Follower), плоского кулачка (Cam) и направляющих (Guide). Форма кулачка определяется законом движения толкателя. Перемещение кулачка ограничено одним направлением – движением по оси X проекта, которое определяется шарниром «поступательная пара» (joint translational) относительно горизонтальной направляющей (инерциального звена). Таким же шарниром задается движение толкателя в направлении Y относительно вертикальной направляющей.

Контактное взаимодействие осуществляется с помощью силового элемента «силовое взаимодействие точка-линия в плоскости» (force contactPLplane), действующего на звено кулачка и толкателя.

Движение кулачка задается синусоидой с помощью программного движения «идеальный канал» (motion ideal2). Таким образом, механизм осуществляет преобразование поступательного движения кулачка в возвратно-поступательное перемещение толкателя.

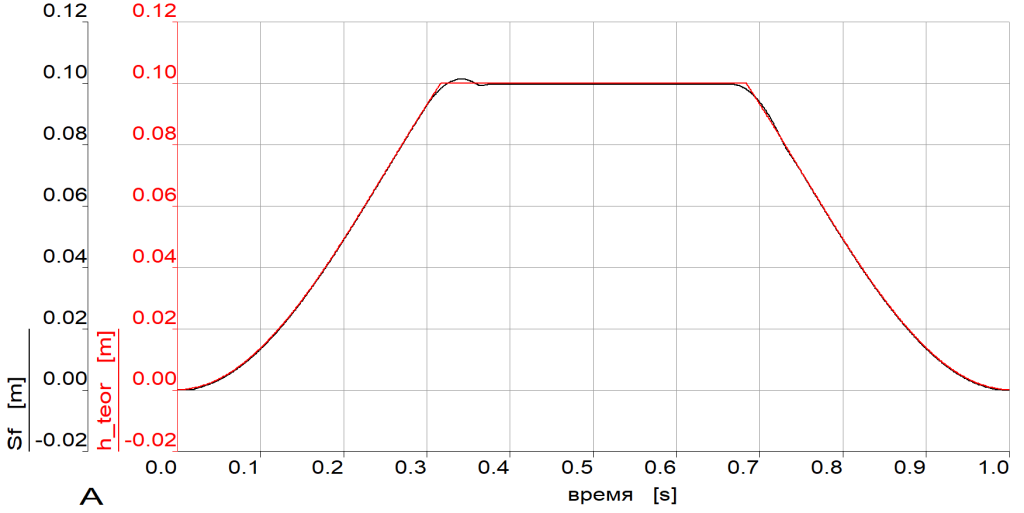

На Рис. 1 приводится сравнение теоретического отклонения толкателя с фактическим в зависимости от перемещения кулачка.

Рис.1
