Разработка имитационной динамической модели средств системы ПВО
Задачи клиента
Создание имитационной динамической модели средств систем ПВО.Решение

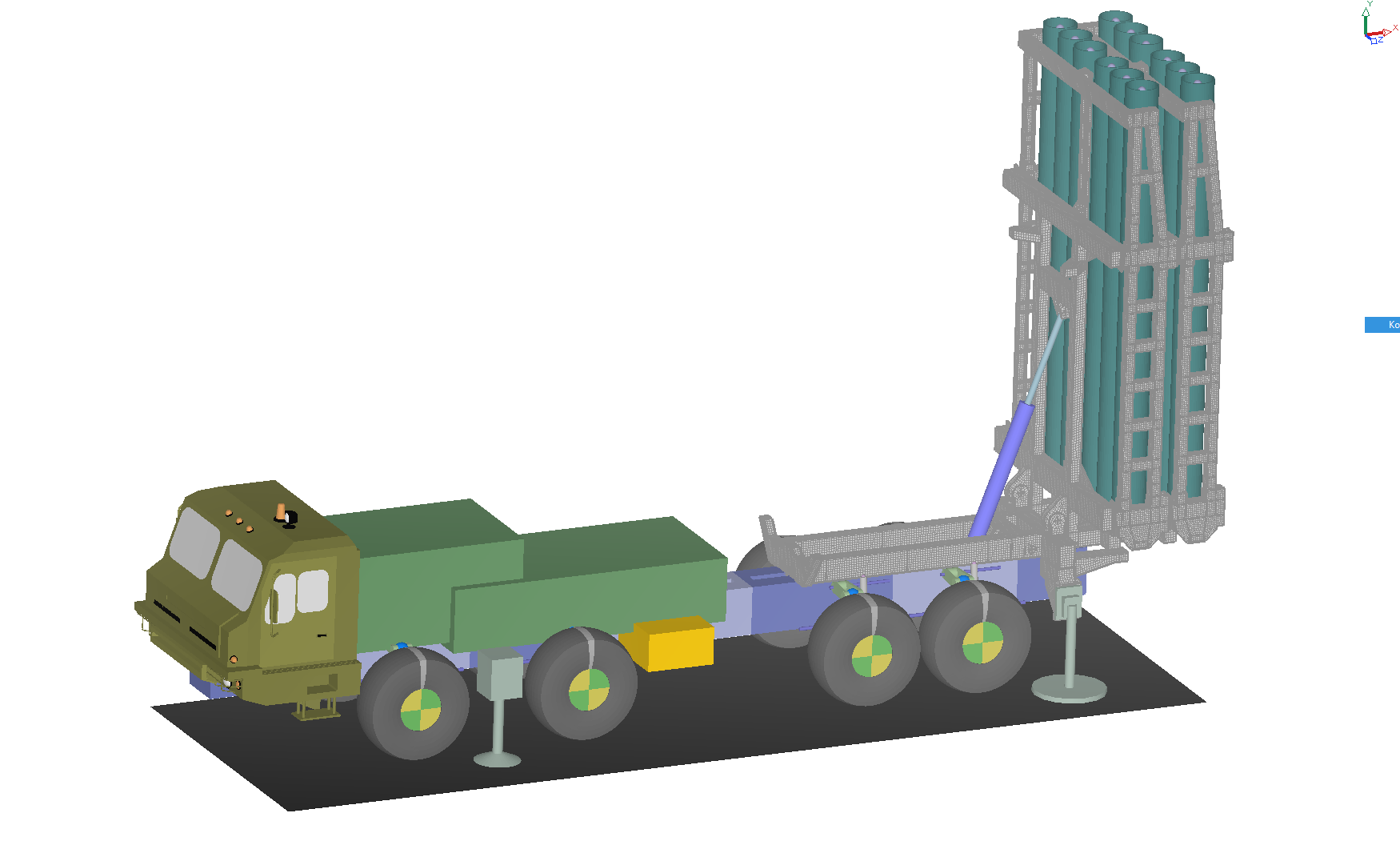

Для решения данной модели была создана компьютерная модель системы ПВО в ПК EULER при ее функционировании.При моделировании были учтены основные особенности системы:
- Упруго-демпфирующие свойства металлоконструкций ПВО (моделируются КЭ-элементами);
- Упруго-демпфирующие свойства рамы и подвески колесного шасси;
- Характеристики порохового-аккумулятора давления;
- Воздействие ветрового потока на ПВО;
- Взаимодействие зенитной управляемой ракеты и контейнера;
- Пластичность грунта;
- Очередность пуска ракет.

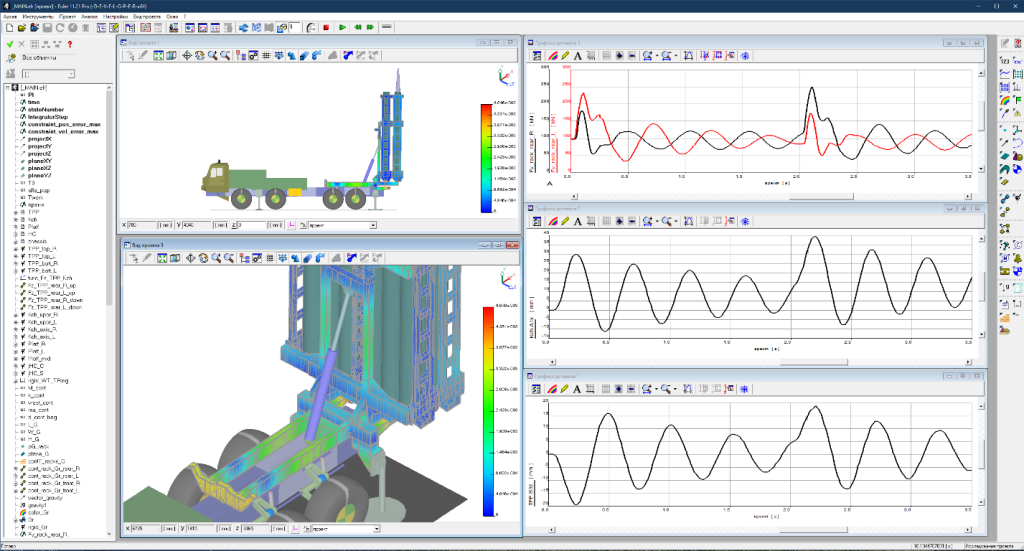

Рис. 1 Интерфейс программного комплекса с расчетом системы ПВО
Компьютерная модель была валидирована по результатам натурных испытаний.
Рис. 2 Виды кадровых окон скоростных видеокамер
Испытание 1, продольные колебания Испытание 1, поперечные колебания
Испытание 2, продольные колебания Испытание 2, поперечные колебания

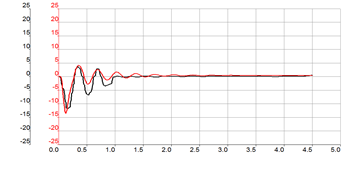

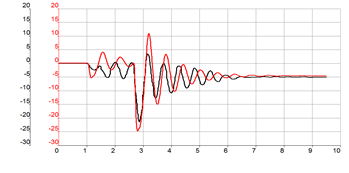

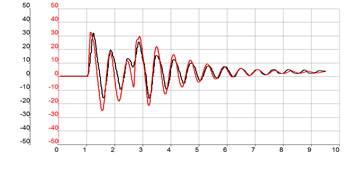

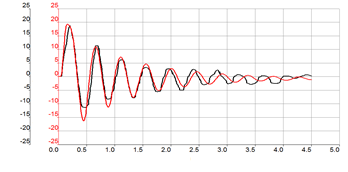

Рис. 3 Сравнение результатов моделирования с натурными испытаниями при единичном пуске.
Результаты
По результатам выполнении работы было разработана валидированная имитационная модель средства ПВО.
Получены результаты колебаний реперных точек изделия при залпе из ПВО.
Получены результаты колебаний реперных точек изделия при залпе из ПВО.
Сроки работы
Июль 2021 г. – февраль 2022 г. (7 месяцев).
Июль 2021 г. – утверждение ТЗ. Согласование и обработка исходных данных.
Август 2021 г. – разработка КЭ-элементов конструкции.
Сентябрь – ноябрь 2021 г. – разработка компьютерной модели испытания ПВО. Валидирование модели по результатам натурных испытаний. Проведение компьютерных испытаний залпа ПВО при различных внешних условиях.
Декабрь 2021 г. – январь 2022 г. – разработка дополнительных моделей испытаний при модифицированных конфигурациях ПВО.
Февраль 2022 г. – формирование отчетных материалов. Передача компьютерных моделей заказчику. Поставка ПК EULER и обучение сотрудников Заказчика.
