Запуск совместного расчета

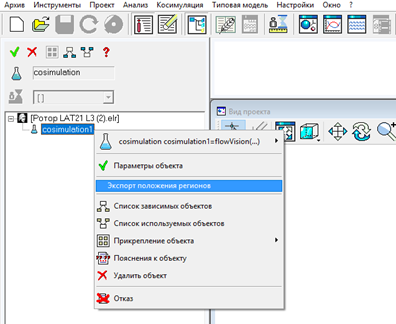

Для создания JSON файла необходимо в справочнике проекта нажать правой кнопкой мыши на созданную ко-симуляцию, затем выбрать экспорт положения регионов, как показано на рис. 7.
Рис. 7. Экспорт положения регионов

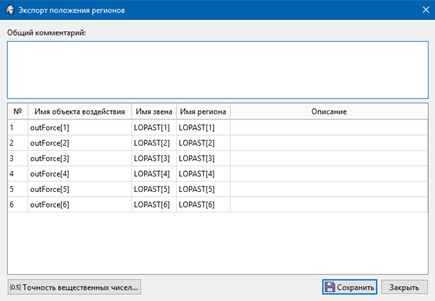

На рис. 8 видно, что на экране появится окно для сохранения JSON файла, где пользователь может проверить корректность передаваемых данных.
Рис. 8. Сохранение JSON файла

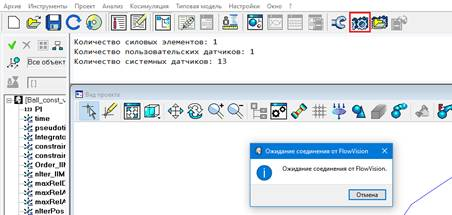

Для инициации расчета нужно открыть совместный проект в EULER и FlowVision. В EULER необходимо перейти в режим исследования, на экране появится окно, указывающее на ожидание ответа со стороны FlowVision, как показано на рис. 9. Важно, чтобы порты в «настройках ко-симуляции» EULER и во «внешних связях» FlowVision совпадали.
Рис. 9. Инициация расчета со стороны EULER

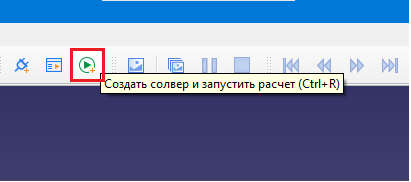

Далее, как показано на рис. 10, во FlowVision нужно создать солвер и запустить расчет.
Рис. 10. Инициация расчета со стороны FlowVision
Перед запуском расчета во FlowVision появится окно с параметрами запуска. Расчет на продолжение реализован в случае предрасчета во FlowVision.
На рис. 11 представлен вид параметров запуска расчета.
Рис. 11. Параметры запуска расчета во FlowVision

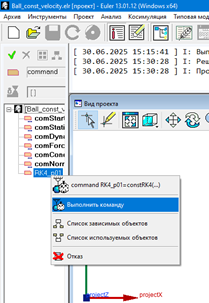

Следующий шаг – запуск расчета со стороны EULER, как показано на рис. 12.
Важно отметить, что шаг интегрирования для внутренних команд может отличаться от шага обмена. В случае, если в шаг обмена не помещается целое число шагов интегрирования, интегратор автоматически уменьшает последний шаг, тем самым обеспечивая стабильность расчета, не допуская пропуска шагов.
|
Рис. 12. Запуск расчета со стороны EULER
Если совместный расчет организован корректно, то программные комплексы начнут обмен данными.
Для корректной остановки расчета сперва необходимо нажать на кнопку
 на панели инструментов, затем там же, нажав на кнопку  , вернуться к старту, в исходное состояние. После этого расчет будет остановлен и во FlowVision. |
