Организация расчета со стороны FlowVision
Для совместного моделирования во FlowVision необходимо создать:
− систему координат, которая будет использоваться как обменная СК,
− подвижные тела
− внешнюю связь типа «Эйлер».
При создании внешней связи типа «Эйлер», необходимо выбрать JSON файл, сгенерированный в ПК EULER, с данными регионов обмена. Последовательность действий отображена на рис. 2 и рис. 3.
Рис. 2. Создание внешней связи
Рис. 3. Выбор типа внешней связи

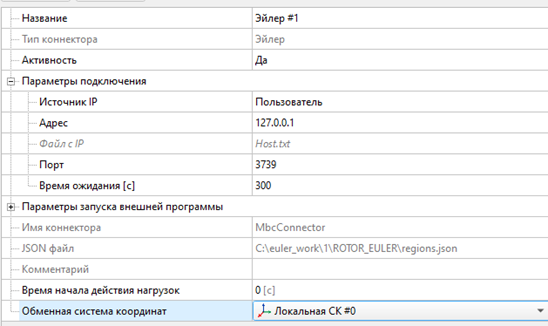

После выбора соответствующего файла в дереве модели появится внешняя связь с регионами обмена. Для внешней связи необходимо выбрать СК обмена и параметры соединения, как показано на рис. 4.
Рис. 4. Параметры внешней связи Эйлер

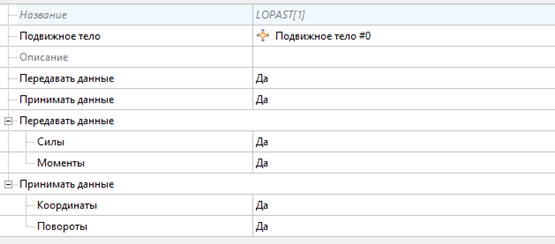

Также, для каждого региона необходимо выбрать соответствующе подвижное тело. Подвижные тела в проекте FlowVision должны быть расположены относительно обменной СК в соответствии с расположением в ПК EULER, информацию о данном положении пользователь может просмотреть в поле «Комментарий» окна свойств внешней связи, как показано на рис. 5.
Рис. 5. Параметры региона обмена

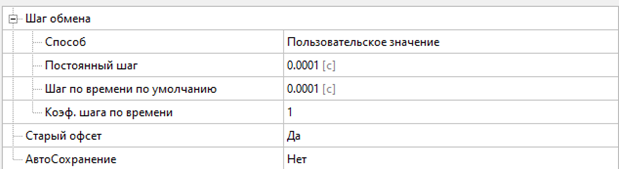

Необходимо настроить параметры внешних связей в соответствии с аналогичными параметрами в ПК EULER, как показано на рис. 6.
Рис. 6. Параметры внешних связей
