4.4 Пример использования команды
В качестве примера использования Оптимизации методом скользящего допуска можно привести тот же пример, что и для Покоординатной оптимизации: расчет дальности полета камня (см. пункт «Пример использования команды» раздела «Покоординатная оптимизация»). Здесь приведем только отличия от данного примера.
Файл проекта
…
command command1=optimizeSlideTol( maximum:, distance, list( ), list( ), list( angle ), list( 25 [deg] ), list( 55 [deg] ), 1e-2, 100, comDynamics, t = 0.3 );

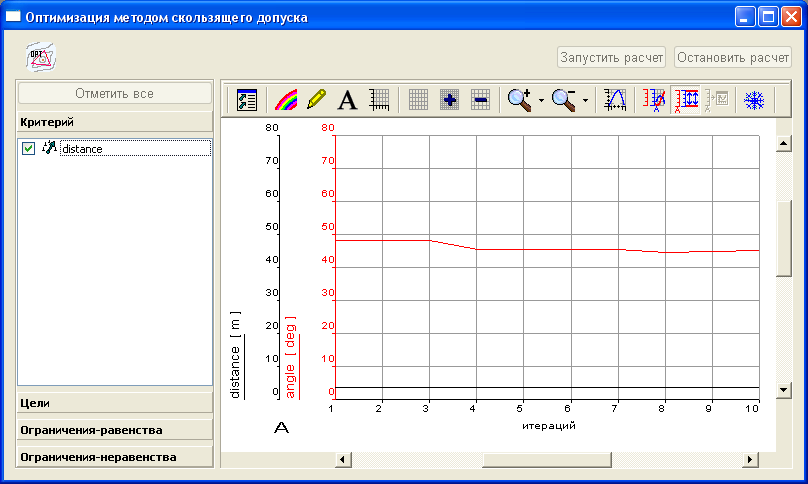

На рис.11 приведены графики, полученные в результате проведения Оптимизации методом скользящего допуска.
Рис. 11. Результаты Оптимизации методом скользящего допуска
Ниже приведена таблица результатов Оптимизации методом скользящего допуска (формат TBL), полученная из объектного меню графика диалогового окна Оптимизация методом скользящего допуска.
Таблица результатов Оптимизации методом скользящего допуска
// Оптимизация методом скользящего допуска command1
3
итераций [ ]
distance [ m ] [ ]
angle [ deg ] [ ]
//итераций distance [ m ] angle [ deg ]
1.00000e+000 3.64911e+000 4.81830e+001
2.00000e+000 3.64911e+000 4.81830e+001
3.00000e+000 3.64911e+000 4.81830e+001
4.00000e+000 3.67145e+000 4.54197e+001
5.00000e+000 3.67145e+000 4.54197e+001
6.00000e+000 3.67145e+000 4.54197e+001
7.00000e+000 3.67145e+000 4.54197e+001
8.00000e+000 3.67146e+000 4.45738e+001
9.00000e+000 3.67173e+000 4.47604e+001
1.00000e+001 3.67185e+000 4.50434e+001
Из таблицы видно, что оптимальное значение угла бросания камня – 45.0434 [deg], а дальность полета – 3.67185 [m].
