3.5.15 Параметрическая линия

Данный метод создает в декартовых координатах узла Node линию, заданную параметрически функциями координат X, Y, Z от параметра S .

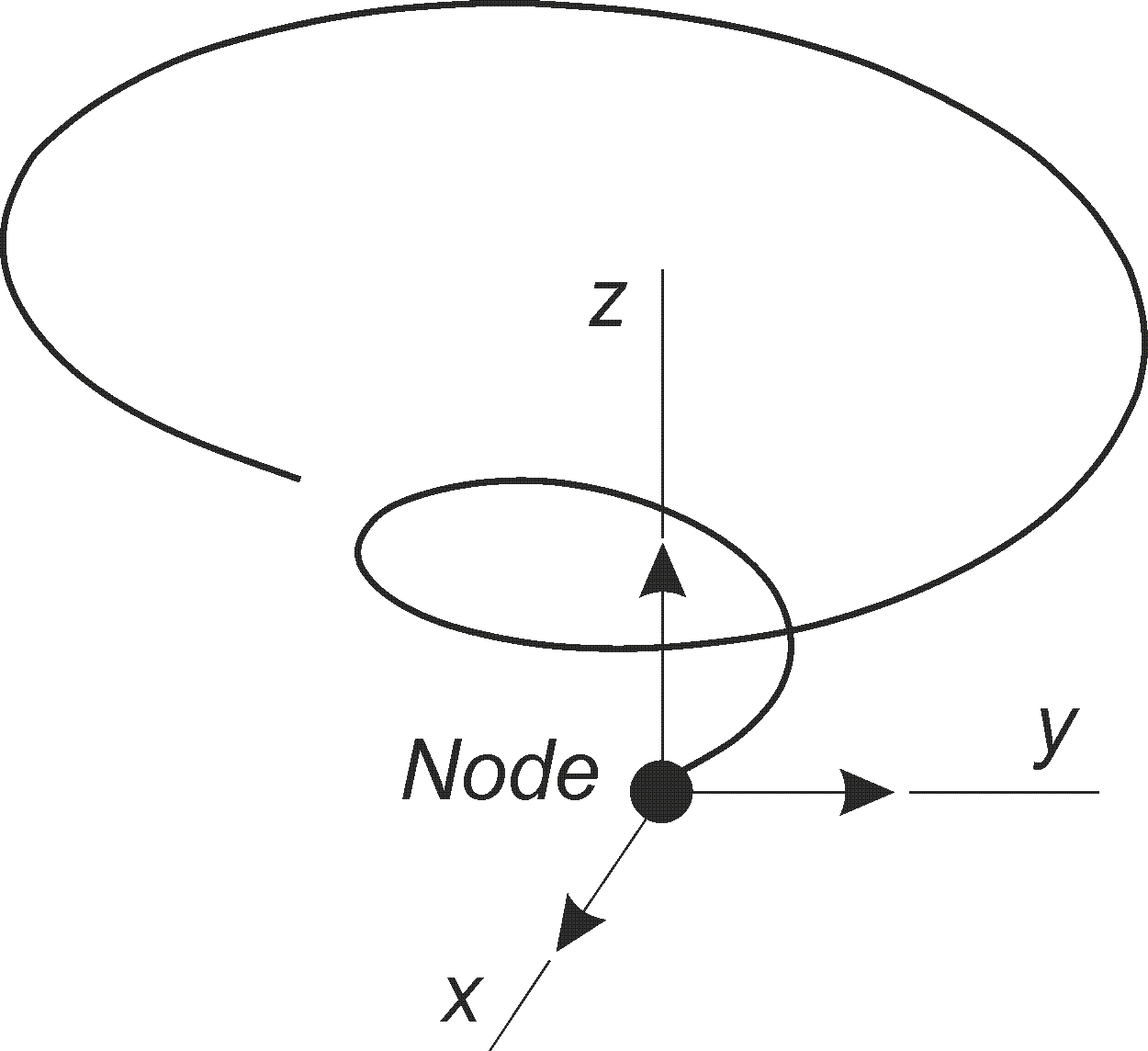

Рис. 65. Параметрическая линия

Синтаксис метода создания

functionParam(Node, XofS, YofS, ZofS, S1, S2, lineN=..., lineStyle=..., color=..., visible=...)

Обязательные позиционные параметры метода

node Node

Узел, в координатах которого определена линия.

function XofS [length]<[length]>

Функция зависимости координаты X от параметра S.

function YofS [length]<[length]>

Функция зависимости координаты Y от параметра S.

function ZofS [length]<[length]>

Функция зависимости координаты Z от параметра S.

scalar S1 [length]

Начальное значение параметра S

scalar S2 [length]

Конечное значение параметра S

Необязательные именованные параметры метода

lineN = scalar [-]

Число узлов сетки графического отображения линии. Заданное значение округляется в сторону увеличения до ближайшего целого положительного числа. Это число не должно быть меньше двух. По умолчанию lineN=7.

lineStyle=..., color =..., visible =...

Параметры являются общими для всех методов создания геометрических объектов и описаны в пункте «Необязательные именованные параметры объектов» общей части главы «Геометрические и массово-инерционные объекты».
